贴片电阻读法

  1. 3位读数：
    • 前两位为有效数字。
    • 第三位表示10的次幂（也可以理解为0的个数）。
    • 精度为。
  2. 4位读数：
    • 前三位为有效数字。
    • 第四位表示10的次幂（也可以理解为0的个数）。
    • 读法和3位的原理一样，精度为。
  3. 阻值小于10的读数：
    • 通常在两个数字之间插入一个字母“R”，用字母“R”来代替小数点。

电容读数

铝电容字母与电压对照

A B C D E V T
电压 2.5V 4V 6.3V 10V 16V 20V 25V

涤纶电容耐压对应表

A B C D E F G H J K Y Z
电压 1.0V 1.25V 1.6V 2.0V 2.5V 3.15V 4.0V 5.0V 6.3V 8.0V 8.9V 9.0V

二极管

二极管种类及应用

肖特基二极管 (D1)

  • 特性：反向恢复时间极短（可小到几纳秒），正向导通压降仅0.4V左右。
  • 应用：高频、低压、大电流时的整流、续流、保护、检波。

变容二极管 (D2)

  • 特性：反向电压增大时结电容减小，反之结电容增大。
  • 应用：高频电路中用于自动调谐、调频、调相等。

稳压二极管/齐纳二极管 (D3)

  • 特性：利用pn结反向击穿特性，电流在很大范围内变化而电压基本不变。
  • 应用：稳压器或电压基准元件。

普通二极管 (D4)

  • 特性：单向导电，只能从一个方向流过。
  • 应用：整流电路、检波电路、稳压电路、各种调制电路。

瞬态电压抑制器 (TVS) 二极管

  • 特性：瞬态电压抑制器是一种耗散高瞬态功率浪涌的半导体器件。
  • 应用：抑制高压尖峰。

发光二极管 (LED)

  • 特性：当电子与空穴复合时能辐射出可见光。
  • 应用：照明、平板显示、医疗器件。

三极管

三极管与场效应管对比

项目 三极管 场效应管
导电机构 既用多子，又用少子 只用多子
导电方式 载流子浓度扩散及电场漂移 电场漂移
控制方式 电流控制 电压控制
类型 PNP/NPN P沟道、N沟道
放大参数 或更大
输入电阻
抗辐射能力 差 在宇宙射线辐射下，仍然正常工作
噪声 较大 小
热稳定性 差 好
制造工艺 较复杂 简单，成本低，便于集成化
应用电路 C极与E极一般不可倒置使用 有的型号D

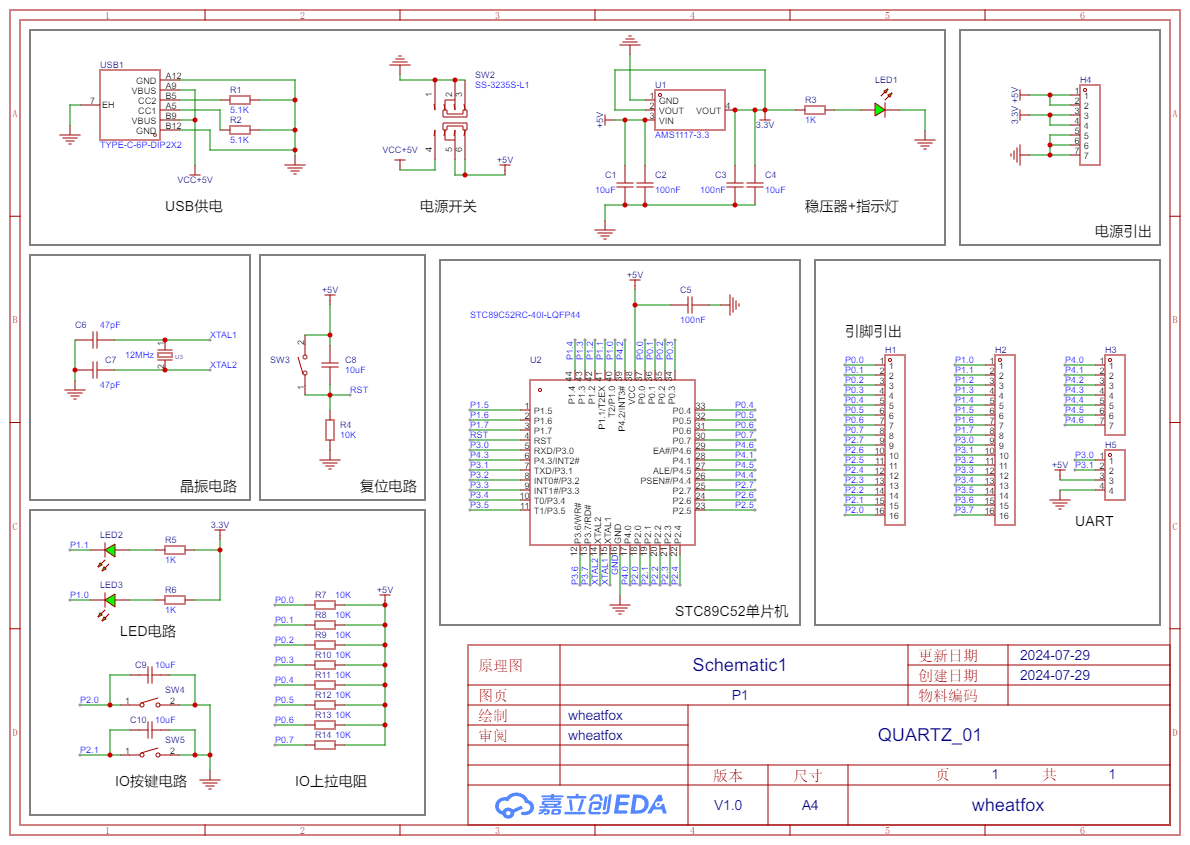

原理图绘制

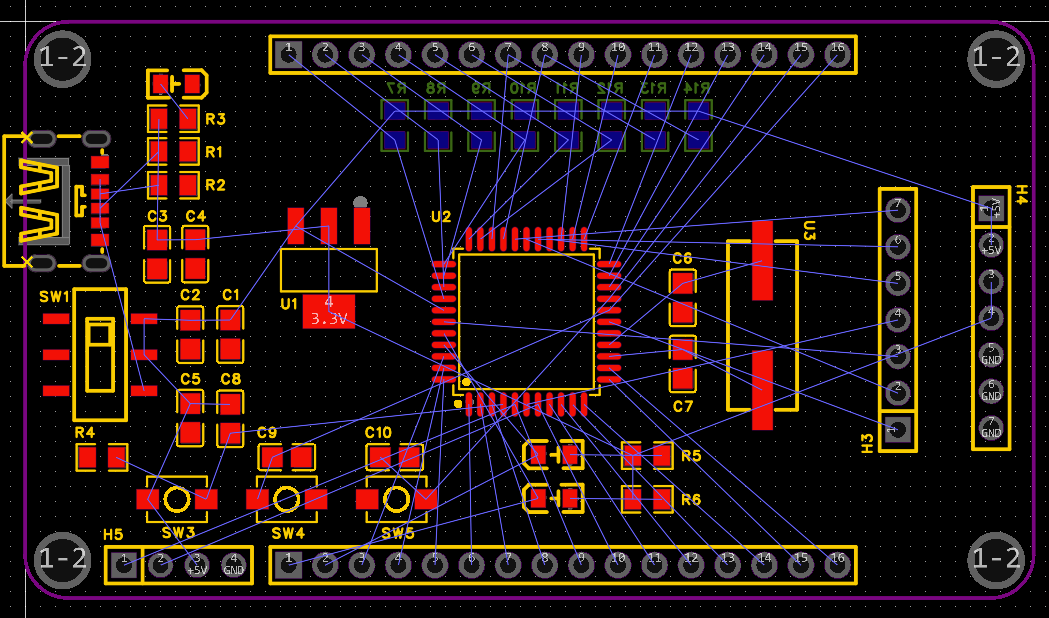

PCB布局

PCB布线要求

  1. 顶层优先原则：
    尽量在顶层布线。

  2. 电源线原则 - 增加加粗：
    因为电源线是要给电路板各个模块供电的，电源线加粗有利于电流在主干道上流通。在日常PCB设计中，在25℃时，对于铜厚为10z（35um）的导线，10mil线宽能承载0.65A电流，40mil线宽能承载2.3A电流。

  3. 同一层内走线大于90°：
    同一层走线禁止90°或直角走线，从原理上讲，锐角直角走线会造成走线阻抗不连续，对于信号的传输有影响，推荐走线135°。

  4. 注意电流路径和电容的摆放位置：
    电源要先经过电容滤波再给后级，去耦电容要贴近芯片引脚放置，并就近接地。

  5. 高频信号线尽可能短，并做好与其他信号的屏蔽隔离：
    为了降低相邻走线之间的串扰，尽量避免相邻导线平行走线，走线应遵循3W原则：相邻导信号线应采用正交方向。差分线的走线尽量等距等长。

  6. PCB布线要尽量远离安装孔与电路板边缘：
    在PCB钻孔加工中，很容易会切掉一部分导线，为了电路板功能，应尽量远离这些位置。

  7. 需要添加泪滴：
    增加泪滴以增强焊盘与走线之间的机械强度。

铺铜前：

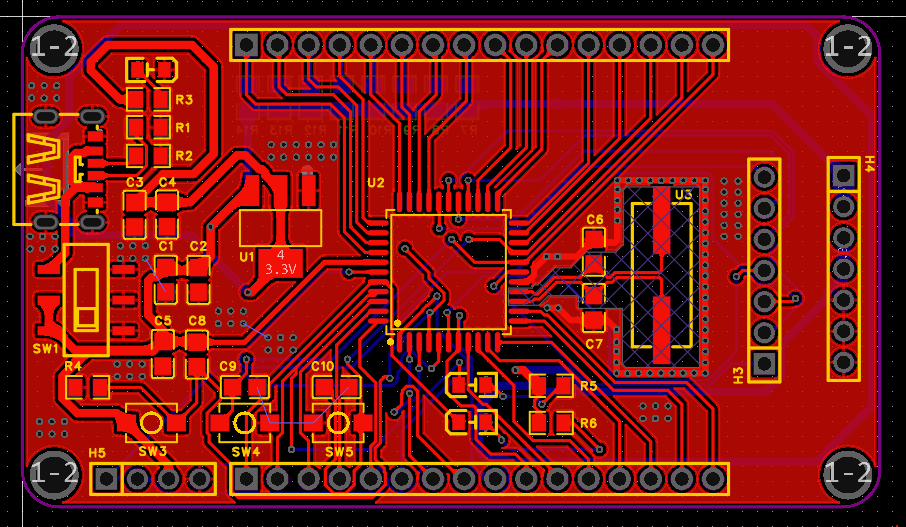

铺铜后：

顶层底层铺铜主要是方便所有GND网络连接。

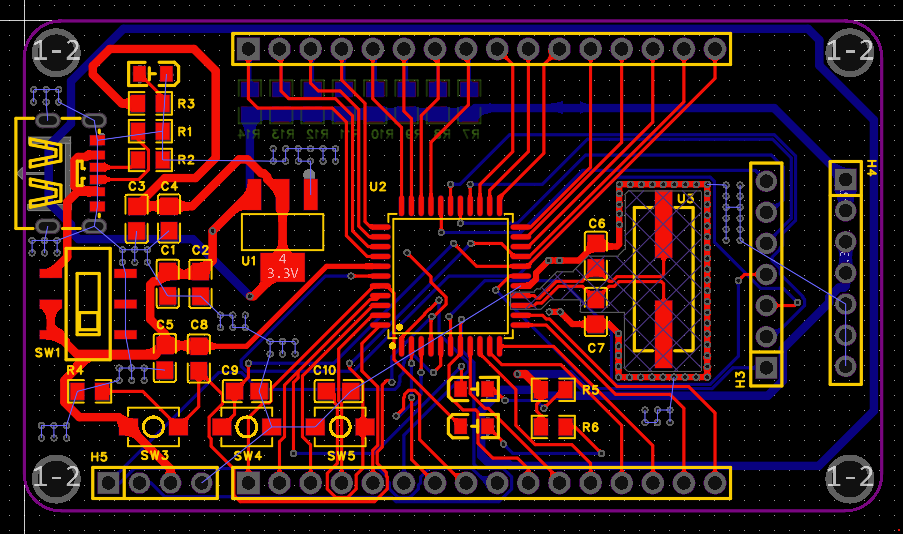

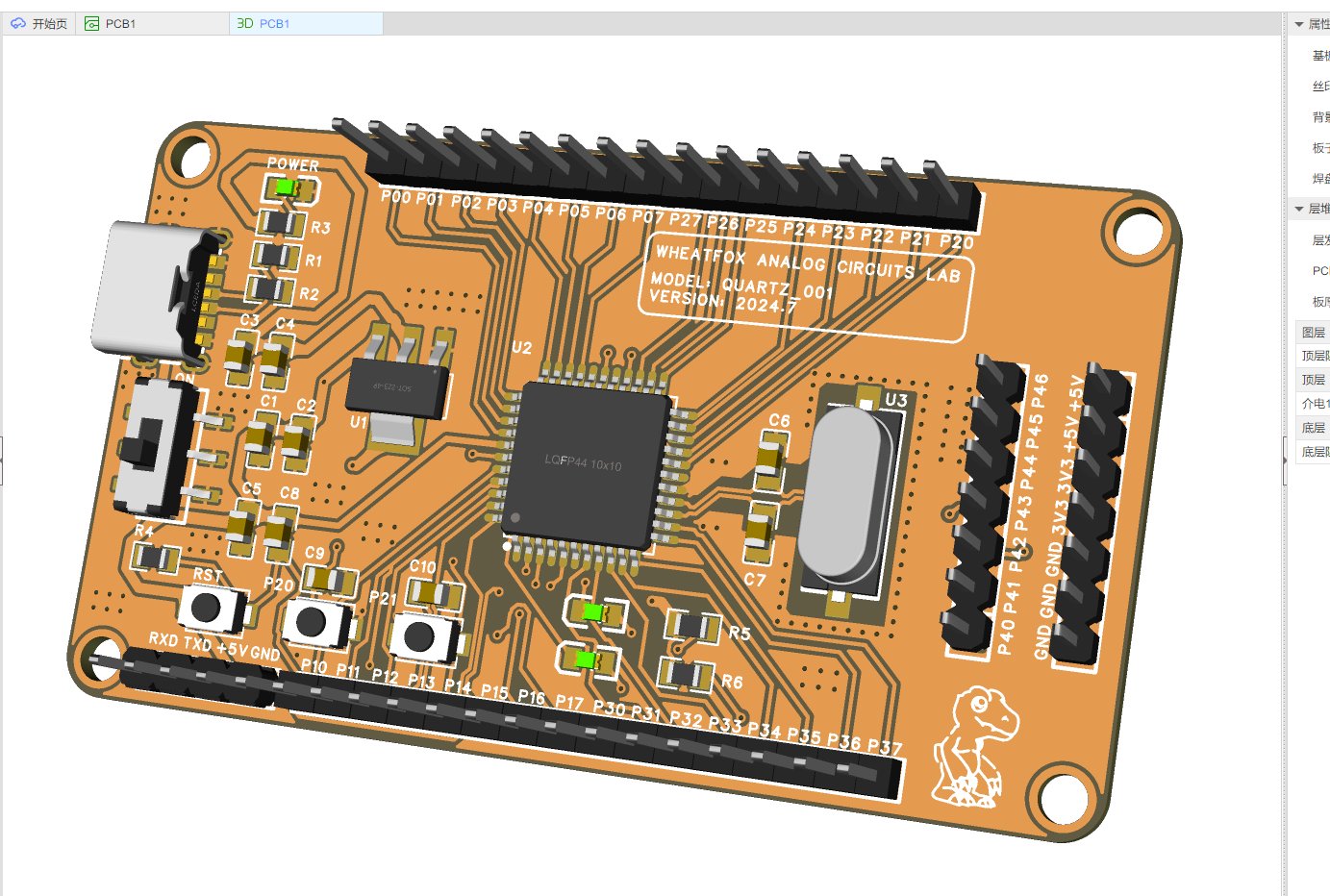

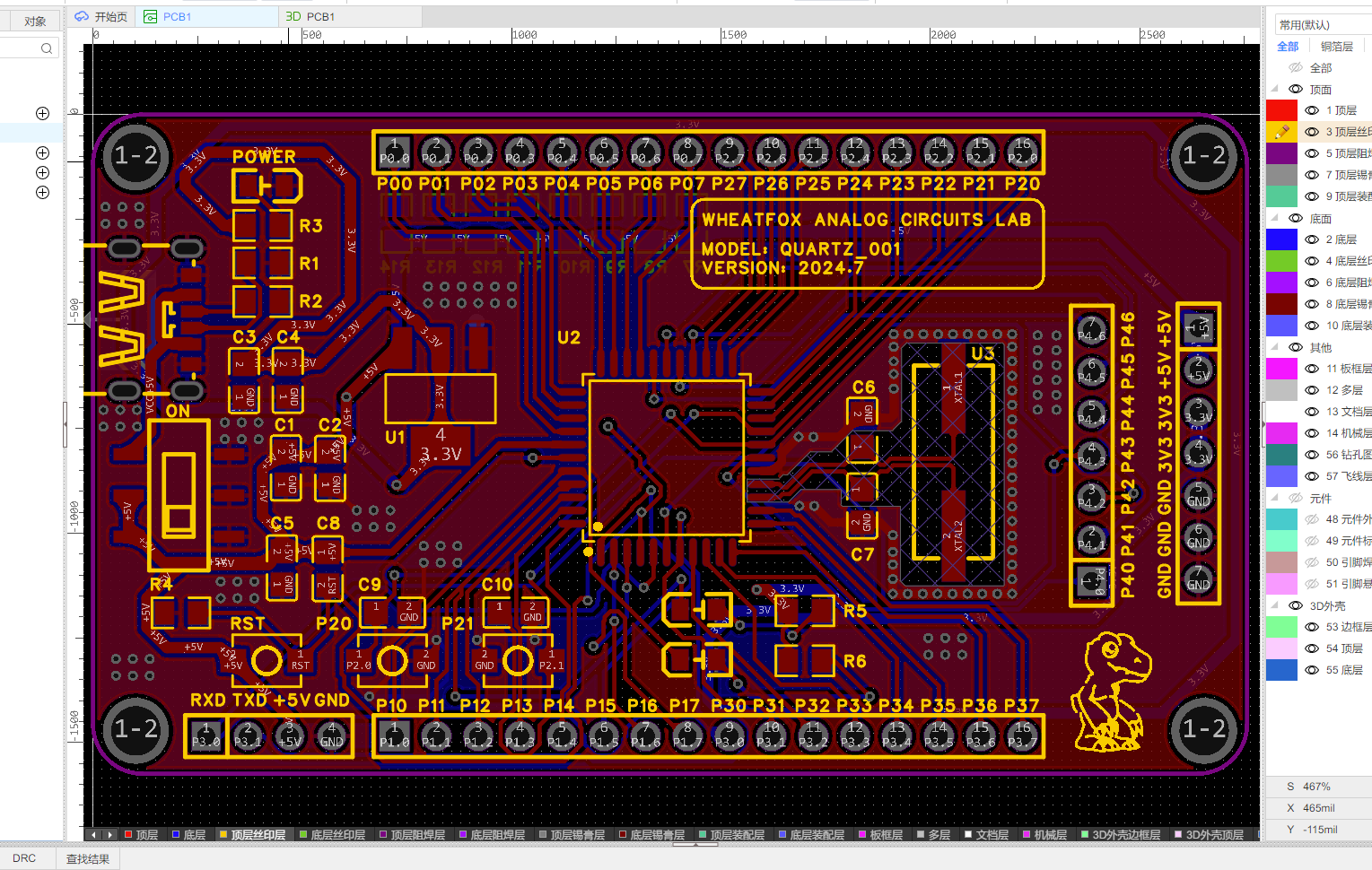

最终设计的基于51单片机核心板制作的开发板PCB绘制结果：

焊接+测试

用锡膏+热风枪300度焊接元器件，一开始焊完后LED不亮，万用表测了一下电压没问题，那就是LED接反了，重新焊接后三个LED均正常。

测试串口烧录，一开始用stc烧录软件检查芯片+烧录均没反应，后来发现需要先断电然后再给芯片上电才能正常读写芯片数据，然后烧录程序到ROM就没啥问题了，之后可以学一下芯片手册，用KEIL写一些简单的程序跑一跑。
